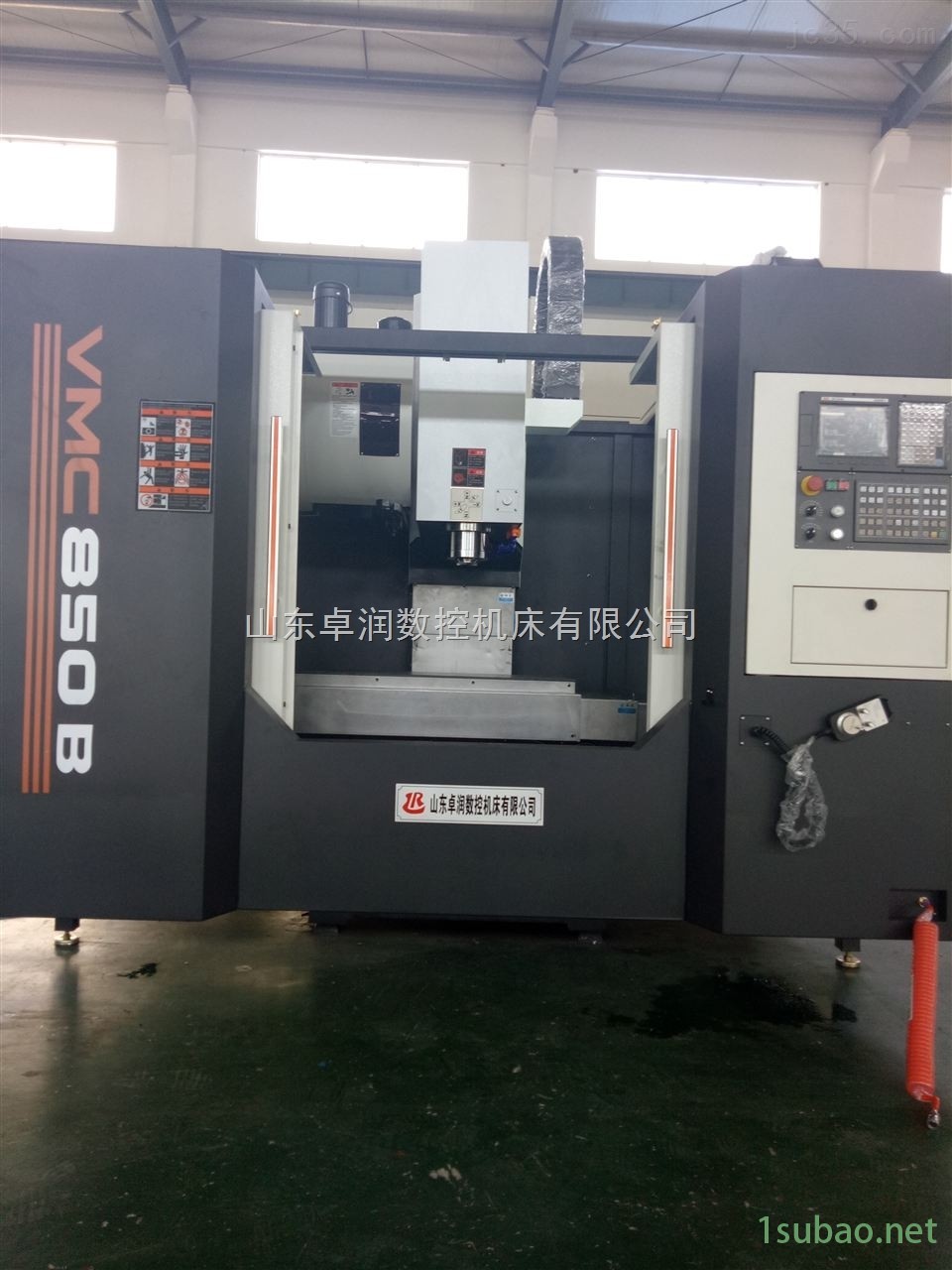

VMC850（兩線一硬/線規）加工中心/數控銑床技術參數
項 目 | 單位 | VMC850加工中心/數控銑床 |
X軸行程 | mm | 800 |
Y軸行程 | mm | 500 |
Z軸行程 | mm | 500 |
工作臺尺寸 | mm | 1000×500 |
工作臺zui大承重 | kg | 500 |
T型槽(槽數×寬度×間距) | mm | 5×18H7×100 |
主軸功率 | kW | 7.5 |
主軸zui高轉速 | rpm | 8000 |
主軸傳動方式 |
| 同步齒型帶 |
快速移動(X/Y/Z) | m/min | 18 |
切削進給 | mm/min | 1-6000 |
進給電機X/Y/Z | NM | 15/15/15B |
主軸鼻端至工作臺面距離 | mm | 100-650 |
主軸中心至立柱導軌面距離 | mm | 540 |
定位精度 | mm | ±0.0075 |
重復定位精度 | mm | ±0.005 |
機床重量 | kg | 4850 |
外形尺寸 | mm | 2600×2360×2450 |
VMC850（兩線一硬/線規）加工中心/數控銑床標準配置
項目 | VMC850加工中心（兩線一硬） |
數控系統 | 北京KND-2000MCli |
鑄件 | 優質樹脂砂鑄造 |
主軸單元 | 中國臺灣丹銓/羅翌 |
聯軸器 | 中國臺灣S+P |
氣動元件 | 中國臺灣亞德客 |
絲杠 | 中國臺灣上銀 |
線軌 | 中國臺灣上銀 |
鎖緊螺母 | 中國臺灣盈錫/尚品 |
打刀缸 | 中國臺灣亞德客 |
氮氣配重 | 無錫協清 |
軸承 | 日本NTN |
內防護 | 海東鈑金 |
外防護 | 全防護 |
選擇配置
序號 | 項目 | |
1 | 第四軸 | 煙臺*145數控分度頭 |
中國臺灣旭陽/綜欣 170/200立臥轉臺 | ||
2 | 第五軸（*/中國臺灣旭陽/綜欣） | |
3 | 鏈板式排屑器 | |
4 | 圓盤機械手20把刀庫 | |
5 | 主軸環噴/中心出水 | |
6 | 10000轉/12000轉主軸 | |
7 | 系統：西門子808D/廣數990M/FANUUC/中國臺灣新代/三菱 | |
