| 種類 | 臥式曲肘注塑機 |
|---|---|
| 品牌 | 震爾注塑機 |

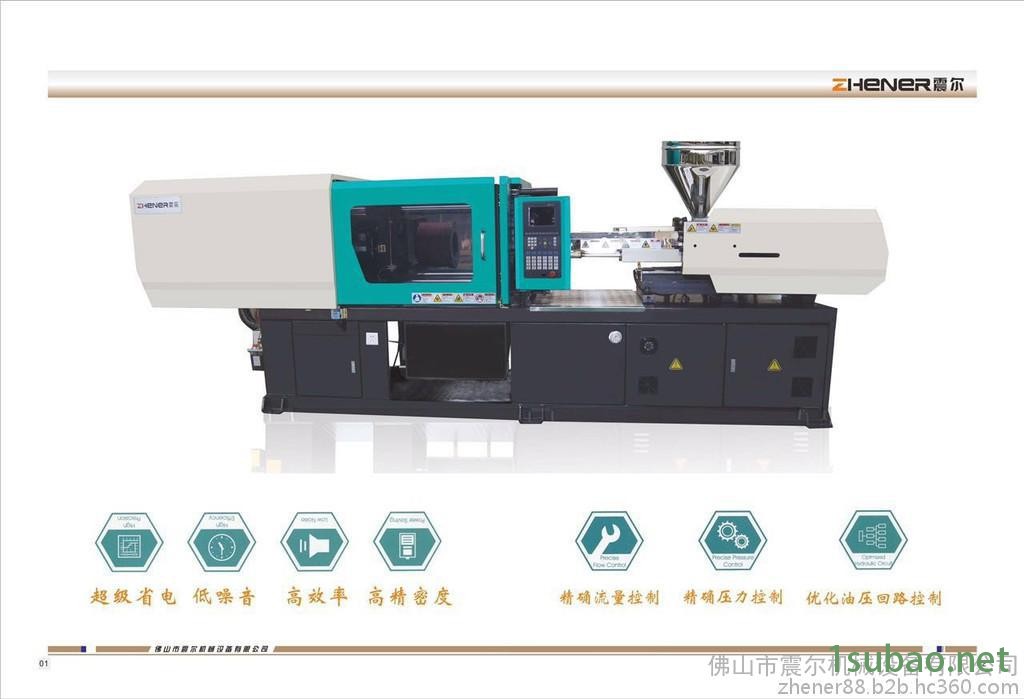

| 型號 | R120S伺服注塑機 |
S機特點：快速，可靠，有限元分析校核后設計模板，優化設計連桿結構參數；精密，伺候閉環控制，壓力、速度直接反饋監視；安全，執行CB22530-2008標準超節能，伺候系統效率高，操作方便，教道式人機界面，適應用范圍廣。
應用方向：家電產品、通用性產品
產品參數
| 技術參數 | 單位 | R120S | |||||||
| A | B | C | |||||||
| 理論注射容積 | cm3 | 182 | 238 | 301 | |||||
| 實際注射量(PS) | g(ps) | 171 | 225 | 283 | |||||
| Oz | 6 | 8 | 10 | ||||||
| 螺桿直徑 | mm | 35 | 40 | 45 | |||||
| 注射壓力 | Mpa | 228 | 174 | 138 | |||||
| 螺桿長徑比 | L/D | 23：1 | 20.5：1 | 18：1 | |||||
| 螺桿行程 | mm | 190 | |||||||
| 螺桿轉速 | r/min | 0-190 | |||||||
| 鎖模力 | KN | 1200 | |||||||
| 開模行程 | mm | 340 | |||||||
| 模板尺寸 | ㎜×㎜ | 600x600 | |||||||
| 拉桿間距 | ㎜×㎜ | 410x410 | |||||||
| 模板最大間距 | mm | 780 | |||||||
| 容模量(最薄-最厚) | mm | 145-450 | |||||||
| 頂出行程 | mm | 100 | |||||||
| 頂出力 | KN | 34.3 | |||||||
| 頂針數 | 4+1 | ||||||||
| 液壓系統壓力 | Mpa | 17.5 | |||||||
| 油泵馬達 | kw | 14 | |||||||
| 電熱量 | kw | 8.9 | |||||||
| 溫度控制區數 | 4 | ||||||||
| 油箱容量 | L | 160 | |||||||
| 外形尺寸(L×W×H) |
| 4.3×1.2×1.8 | |||||||
| 機重 | kg | 3500 | |||||||
