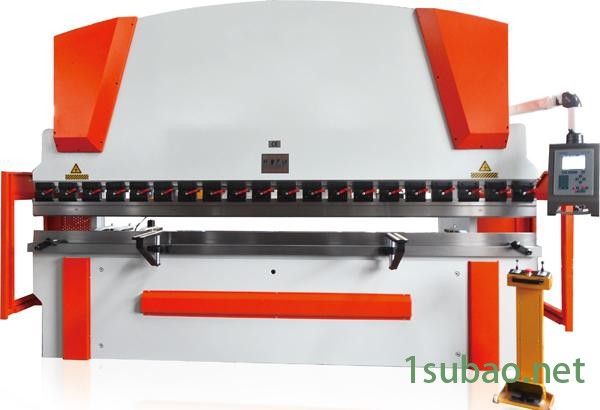

一、設備的性能和特點

本機床采用全鋼板整體焊接機架，強度高，剛性好。經過退火處理，消除應力，整體加工。確保機床精度。機床采用液壓上傳動方式，并采用德國Bosch世界品牌的液壓系統，根據客戶需求可選裝其他液壓系統。

1．機架：

由左右立柱、工作臺、油箱、導軌，油缸固定板等焊接成框形機架，然后經過時效振動，退火消除應力，整體加工來保證精度。

2．滑塊和滑塊的運動：

    滑塊由全鋼板焊接而成，兩端與左右的油缸連接，左右有2個導軌，模具安裝在滑塊的下方通過油壓驅動油缸活塞桿，形成滑塊上下運動并有行程開關，上下限位保護，為保證折彎精度，滑塊在**低點的**位置設置了機械擋塊，由Y軸控制編碼器轉動輸送信號控制顯示表顯示數字。

3．同步機構：

    為確保機床滑塊兩端上下同步運動，采用了電液系統和光柵尺，通過光柵尺檢測滑塊兩端高度，反饋給電液系統，系統及時做出反饋調整，從而修正滑塊與工作臺面間的平行度。

4．液壓系統：

液壓系統泵、閥是德國Bosch和德國施耐德電氣元件、西門子主電機、等安裝在油箱上，油管是高精密管，油管接頭采用德國JS先進的卡套式接頭，采用先進的液控閥，保證快下、慢下的行程換向自如，節約能源。為了隨時調整壓力，在機床的右柱上安裝了遠程調壓閥及壓力表，便于機器壓力的調整。如下圖所示：

5．前托料架、后擋料：

       （1）為了折板的方便，減輕操作的勞動強度，在機床的工作臺前可以選裝兩支托料架。

（2）后擋料采用滾珠絲杠傳動，高精度直線導軌。

（3）高精度橫擋料上安裝兩個擋指，擋指可任意移動，可調整軸心轉動，以防止工件在折彎過程中造成損壞。后擋料由X軸控制，編碼器輸送信號，根據不同折彎變寬而確定控制尺寸。

6．模具：

經鍛造、熱處理、銑削、磨削等加工而成，上模采用多模拼接，下模采用整體長模，具有精度高，互換性好，便于裝拆等特點。上模安裝在滑塊上，依靠夾板將它固定，一般使用普夾，可選裝快夾（快速卸裝上模），如圖一二所示。下模安置在工作臺上利用手柄可使下模前后移動，以對準上模模具中心。吊模環用來吊起下模，將下模翻轉，下模有多種V型模口，上模帶有繞度補償，可調整上模平行度。以選用V型模口。如圖三四所示：

7． 電氣：

      機采用懸譬操作，并裝有電氣保護，保證打開電箱門時，自動切斷電源，保護人身安全。在機床的右側立柱安裝了旋轉操作機械。設備有點動、單次、連續三種工作規范，可通過設置在前墻板上的操縱按鈕站及腳踏開關操作。電氣箱安裝在右立柱，主要電氣元件采用德國施耐德。如下圖

8. 安全保護系統：

為保證設備的使用、維護安全方便，該設備嚴格按JB10148－1999《折彎?rùn)C(jī) 安全技術要求》標準的有關規定采取了以下安全防護措施：

（1）為了保證在意外情況下能迅速切斷電源，按照標準要求分別在電控箱和腳踏開關上都設置了急停按鈕。選裝光幕保護裝置來保護操作人員，光幕帶CE，如果有人穿過的這個防護， 折彎?rùn)C(jī)必須馬上停止，而且只有按下重啟按鈕，折彎?rùn)C(jī)才可以重新開機；

（2）當工作壓力過高時，液壓系統可自動卸荷，以保證設備不受損壞；

（3）按照標準要求，在電器柜等部位設有各種警示標牌、銘牌及文字提示；

（4）在相關位置可以選擇使用防護欄。

9. 設備連續運行環境：

（1）電源范圍: 三相 AC 380V±10%    50HZ；

（2）環境溫度: －10℃－45℃；

（3）相對濕度:  20～80%RH。

（4）海拔高度: ≤2500m.

（5）遠離強振源及電磁干擾源。

（6）無有害及腐蝕性氣體，無粉塵。
